防火門對于現代消防而言具有重要的意義，防火門可以在出現火災險情的過程中起到一定的阻隔火勢的作用，一般防火門會設置在防火分區，用于疏散通道上，對火災區域進行分割，為人們爭取更多的逃生時間，有效阻止火勢蔓延并且隔絕有害氣體，因此防火門在建筑中至關重要。

防火門分類：

按材質分類：木質、鋼制和其他材質防火門。
按照耐火性能分類：
隔熱防火門（A類）:甲級A1.50、乙級A1.00、丙級A0.50；
部分隔熱防火門（B類）；
非隔熱防火門（C類）。

耐火性能：

防火門的耐火性能分為耐火完整性以及耐火隔熱性。
耐火完整性是指在標準耐火試驗條件下，試件某一面受火時，在一定時間內阻止火焰和熱氣穿透或在背火面出現火焰的能力。
耐火隔熱性是指在試件的某一面受火時，在一定時間內背火面溫度不超過規定極限值的能力。

相關標準：

《防火門》GB 12955-2008
《門和卷簾的耐火試驗方法》GB/T 7633-2008
《建筑構件耐火試驗方法 第1部分：通用要求》GB/T 9978.1-2008

檢測分析：

防火門耐火完整性不合格的原因分析：

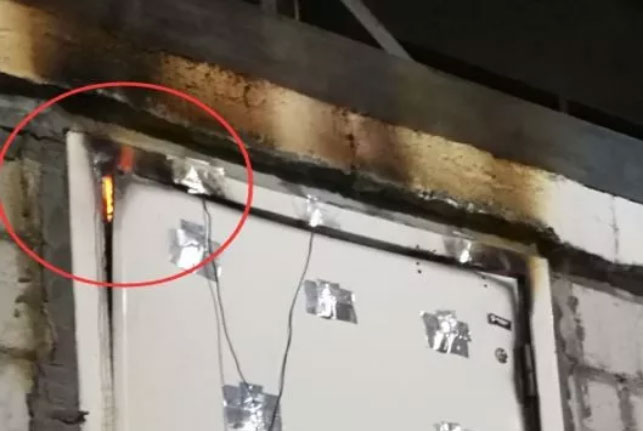

1、門框與門扇上沿接縫竄火。不管是木質防火門還是鋼制防火門，這種現象在防火門喪失耐火完整性的情況中都是最為常見的。由于火焰形成的熱氣流向上，爐內上方的溫度比下方的溫度要高，所以這個位置相對于其他部位而言，是會最易被燒穿的。
2、門扇部位燒穿。這種情況一般發生在木質防火門，主要原因是門扇內填充的材料阻燃能力太差，導致火焰燒穿背火面。
3、雙扇門的門扇與門扇之間竄火。這種情況通常是由于受熱之后，兩門扇之間錯位從而形成較 大縫隙導致的。

防火門耐火隔熱性不合格原因分析：

一般防火門喪失耐火隔熱性多發生于鋼制防火門上。鋼制防火門背火面超溫多發生在門框部位。這與鋼材的高導熱效應是分不開的，主要原因有以下幾種：

1、門框未采取斷熱措施。
2、門框結構不合理。
3、門框密封效果差。
4、門扇內填充材料隔熱效果不好。
